I modern tillverkning är punktsvetsmaskiner väsentliga inom fordons-, apparat-, elektronik- och metalltillverkningsindustrin. Svetsklumpen är kärnan i punktsvetsanslutningar och dess kvalitet påverkar direkt svetshållfasthet, hållbarhet och produktens tillförlitlighet.
Att förstå hur svetsnuggets bildas, behärska nyckelparametrar och implementera effektiv processoptimering är avgörande för att förbättra produktionseffektiviteten och säkerställa en jämn kvalitet.
Grunderna i Weld Nugget Formation

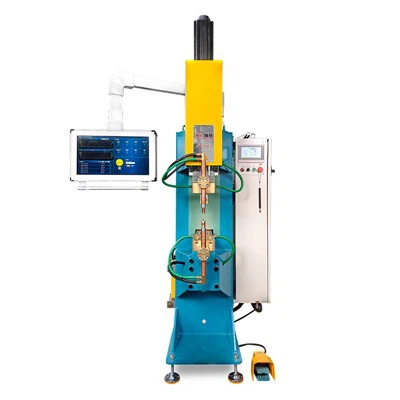

A punktsvetsmaskinbildar en svetsklump genom motståndsvärmning och applicerat tryck, vilket orsakar lokal smältning av metallen. Processen kan delas in i tre steg:
1. Initial kontakt och elektrodtryck
Elektroderna klämmer fast arbetsstyckena för att säkerställa full ytkontakt, vilket stabiliserar kontaktmotståndet och minskar svetsfel.
Praktiska implementeringstips:
- För tjocka eller flerskiktiga material, öka elektrodtrycket med 15–20 % jämfört med tunna ark.
- Kontrollera regelbundet hydrauliska eller pneumatiska system för att hålla trycket inom ±5 % noggrannhet.
- Använd fixturer för små delar för att förhindra rörelser som kan orsaka-avvikande svetsar.
2. Lokaliserad smältning
Elektrisk ström som passerar genom arbetsstyckena genererar Joule-värme, smälter metallen vid kontaktpunkten och bildar en växande svetsklump. Nuggets storlek beror på ström, svetstid, elektroddiameter och materialledningsförmåga.
Referensparametrar (stål och kopparlegeringar):
| Material | Tjocklek | Rekommenderad ström (A) | Svetstid (cykler) | Nugget Diameter (mm) |
|---|---|---|---|---|
| Stål | 1,0 mm | 7,500 | 20 | 4.0 |
| Stål | 2,0 mm | 10,000 | 25 | 6.0 |
| Kopparlegering | 1,0 mm | 12,000 | 25 | 3.5 |
| Kopparlegering | 2,0 mm | 15,000 | 30 | 5.0 |
Obs: Värdena är för referens; justera enligt punktsvetsmaskinens modell, elektroddiameter och materialegenskaper.
3. Kylning och stelning
Efter svetsning svalnar nugget snabbt under elektrodtryck för att bilda en solid svets. Kylningshastigheten påverkar kornstrukturen; snabb kylning ger en tät klumpa med högre styrka.
Implementeringstips:
- Upprätthåll elektrodtrycket under kylning för att förhindra krympning eller tillbakaflöde av smält metall.
- För precisionskomponenter, överväg extra kylning som vatten eller luft för att säkerställa jämn stelning.
- Undvik långa tomgångstider mellan svetsarna som kan leda till lokal överhettning.
Nyckelfaktorer som påverkar kvaliteten på svetsnugget
Nuggets kvalitet påverkas av flera faktorer. Att kontrollera dem noggrant säkerställer konsekvent svetsprestanda.
Svetsström och tid
- För låg ström eller kort tid→ ofullständig nugget, svag svets.
- För hög ström eller lång tid→ överdimensionerad nugget, penetration eller stänk.
Implementeringstips:
- Använd en punktsvetsmaskin med-mellanfrekvens omvandlare för exakt strömkontroll.
- Upprätthåll en parametertabell för olika tjocklekar och material för snabba justeringar.
- Genomför provsvetsar för att verifiera klumpens diameter innan full produktionskörning.
Elektrodtryck
- För lågt→ dålig kontakt, ojämn klumpa.
- För högt→ smält metall extrudering, mindre svets.
Implementeringstips:
- Kontrollera hydrauliska eller pneumatiska system regelbundet för att säkerställa tryckstabilitet.
- Använd justerbara elektroder för flerskiktssvetsning för att säkerställa jämn kraftfördelning.
- Säkra små delar med fixturer för att förhindra rörelse.
Material och tjocklek
- Metaller med hög ledningsförmåga (koppar, aluminium) kräver högre ström.
- Tjocka plåtar behöver längre svetstid, tunna plåtar är benägna att bränna igenom.-
Implementeringstips:
- Justera ström och tid efter materialledningsförmåga.
- För olika metaller, applicera stegvis tryck eller använd multi-pulssvetsning för att förhindra defekter.
Elektrodmaterial och form
- Kopparlegeringselektroder erbjuder hög värmeledningsförmåga och fokuserar värme effektivt.
- Koniska elektroder passar små svetsar; platta elektroder passar större svetsar.
- Klä elektrodspetsarna regelbundet för att bibehålla konsekvent svetsstorlek.
Vanliga problem med svetsnugget och lösningar
| Utfärda | Möjlig orsak | Implementeringslösning |
|---|---|---|
| Otillräcklig nugget | Låg ström, kort tid, dålig elektrodkontakt | Öka ström eller tid, rengör elektrodytan, se till att kontakten är korrekt |
| Överdimensionerad eller penetration | Överdriven ström eller tid | Minska ström eller tid; använd kort-puls eller segmenterad svetsning för tunna plåtar |
| Av-mittsvets | Ojämnt tryck, felinställning av elektroderna | Justera elektrodtryck och position; använd fixturer för stabil positionering |
| Stänk/oxidation | Slitna elektroder, förorenad yta | Klä elektroderna, rengör arbetsstyckets yta, applicera anti-oxidationsbeläggning vid behov |
Metoder för kvalitetsövervakning:
- Destruktiv testning: avdragnings- eller dragprov för att utvärdera svetshållfasthet.
- Icke-destruktiv övervakning: ström-/spänningskurvaanalys eller infraröd temperaturmätning för att bedöma klumpbildning i realtid-.
Praktiska strategier för att optimera bildningen av svetsklumpar
1. Upprätta ett detaljerat parameterbibliotek
- Skapa en tabell med rekommenderade inställningar för varje material, tjocklek och svetsposition.
- Referera snabbt till biblioteket för varje produktionsbatch för att minska test--och-feltiden.
2. Elektrodunderhåll
- Inspektera elektroderna i början av varje skift, ta bort oxider och svetsstänk.
- Byt ut elektroderna när slitage minskar spetsdiametern med mer än eller lika med 0,1 mm.
- Kläd elektrodvinklarna för att säkerställa enhetlig svetsstorlek.
3.Riktig-Tidsprocessövervakning
- Registrera ström, spänning och elektrodtryck för varje svets.
- Ställ in övre och nedre gränser med larm för att upptäcka avvikelser omedelbart.
4. Operatörsutbildning
- Utbilda personalen om principer för bildning av svetsklumpar och parameterjusteringar.
- Genomför demonstrationssvetsar som visar hur man bedömer klumpstorlek och ytkvalitet.
- Utvärdera regelbundet operatörens konsistens och kompetensbevarande.
5. Utrustningskalibrering
- Kalibrera svetsmaskinskontroller och trycksystem kvartalsvis.
- Verifiera att faktisk uteffekt matchar inställda parametrar för att säkerställa repeterbar svetskvalitet.
Slutsats
Svetsklumpen är hörnstenen i punktsvetsanslutningar. Dess kvalitet beror på ström, tid, elektrodtryck, material och elektrodform. Genom att förstå formningsprocessen, implementera exakta parametrar, underhålla elektroder och arbetsstycken och använda realtidsövervakning, kan tillverkare uppnå konsekventa svetsar av-hög kvalitet.
Att tillämpa dessa praktiska strategier minskar omarbetning, ökar produktionseffektiviteten och förbättrar produktens tillförlitlighet, vilket ger tillverkarna en konkurrensfördel.
